Werkzeugschleifen reduzieren – Schnellere Serienfreigabe mittels 3D Scan und Vorhaltung von Experten
Der heilige Gral im Werkzeugbau: Werkzeuge mit maximal einer Werkzeugschleife zur Serienreife bekommen.
Der Einsatz von 3D-Scannern ermöglicht es den realen Verzug in allen drei Raumrichtungen intuitiv zu ermitteln. Diese Informationen legen wir auf die Konstruktionsdaten der Produkt- oder Werkzeug- CAD Daten um und generieren ein Korrekturmodell = vorgehaltene Konstruktionsdaten. Diese Daten werden anschließend wieder auf Entformbarkeit kontrolliert und die Entformung wiederhergestellt. Unter der Voraussetzung, dass sich die Rheologie des Kunststoffbauteils kaum oder nur minimal verändert, können wir mit diesem korrigierten Datensatz die Werkzeugänderungsschleifen auf ein Minimum reduzieren.

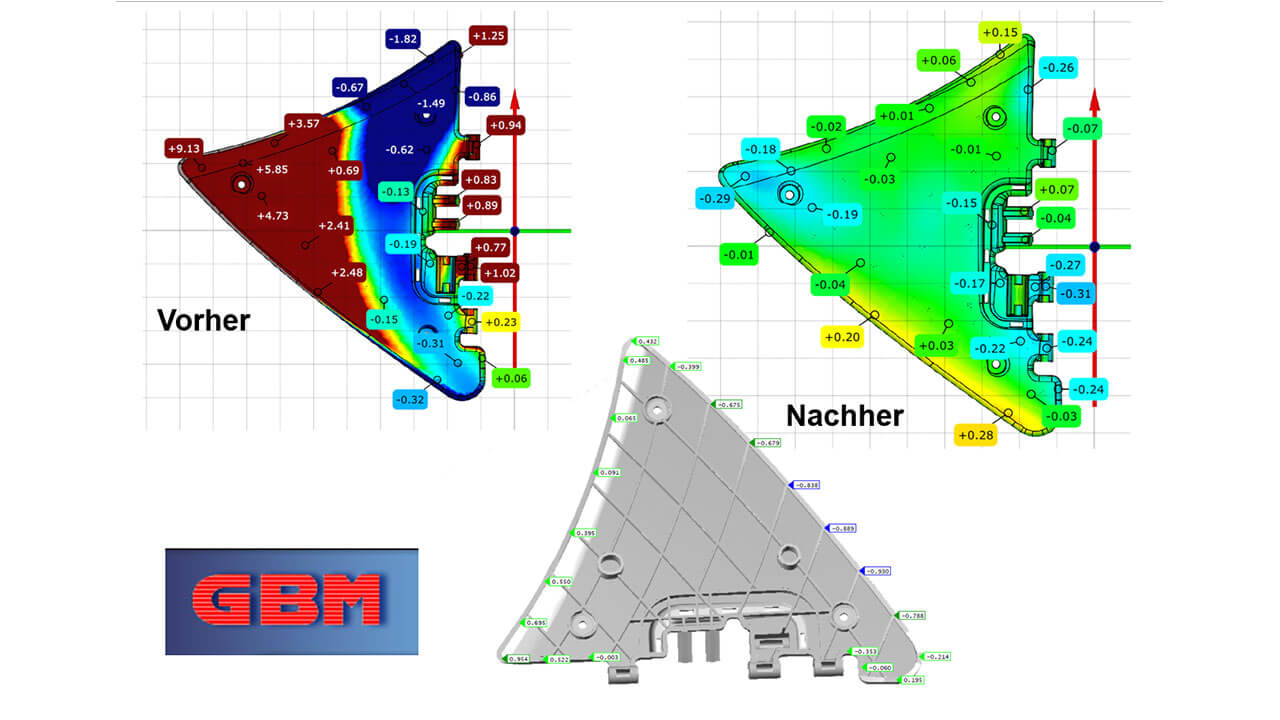

Werkzeugkorrektur mit Vorhaltung
Schritt 1: 3D Scan mit GOM Systemen
Schritt 2: Analyse der Abweichung von Spritzgussexperten
Schritt 3: Festlegen der Werkzeugkorrektur mit dem Werkzeugbau und der Konstruktionsabteilung
Schritt 4: Vorhaltung
Schritt5: Wiederherstellung der Entformbarkeit
Schritt6: Datenausgabe als STEP

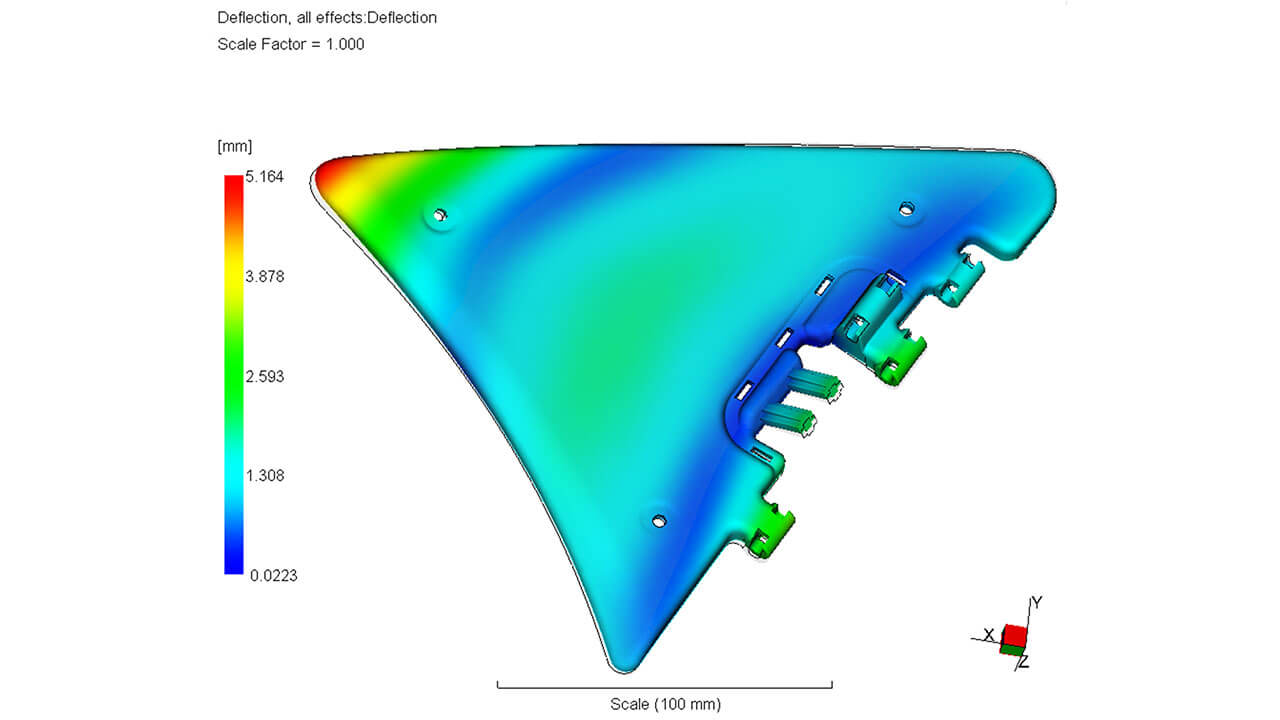

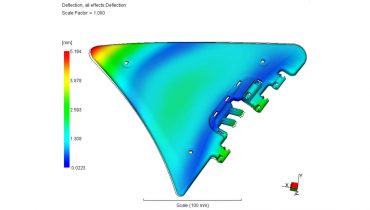

Schritt7: Optionale Moldflow-Studie für die Gegenkontrolle.
